一、概述
不管是在我們的日常生活還是工作生產中，供水系統都是關鍵的一環。以往的傳統供水方式有著占地面積大，水質易污染，基建投資多，以及水壓無法保持恒定供應等缺點，這會令部分設備無法正常運行。而隨著如今的變頻技術的發展，我們對其的應用也開始越發的廣泛了，當采用變頻恒壓供水設備后我們可以從根本上解決傳統供水方式中發這些問題。變頻恒壓供水技術先進、水壓恒定、操作方便、運行可靠、節約電能、自動化程度高，變頻恒壓供水技術現已在各行各業得到了廣泛的應用。
二、SKI600變頻器的應用范圍
1、新建的住宅小區、別墅、寫字樓、綜合樓生活供水
2、高層建筑、消防用水、高級賓館飯店等的生活供水。
3、自來水廠增壓系統，農田灌溉、污水處理、人造噴泉
4、各種鍋爐冷水供水系統、鍋爐熱水。
5、自來水廠的中間加壓泵站、自來水二次增壓。
6、各工礦企業的生產、生活用水、管網穩壓。
三、系統構成

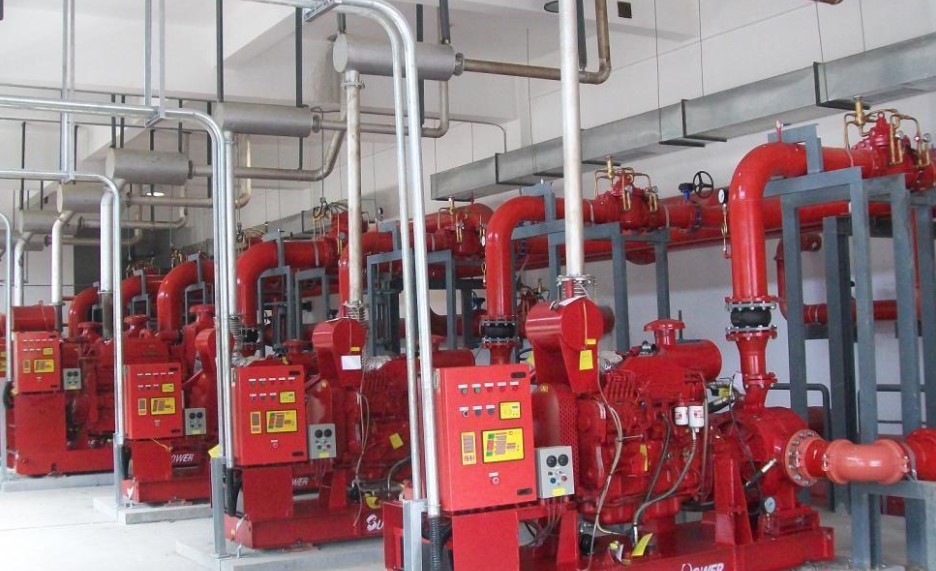

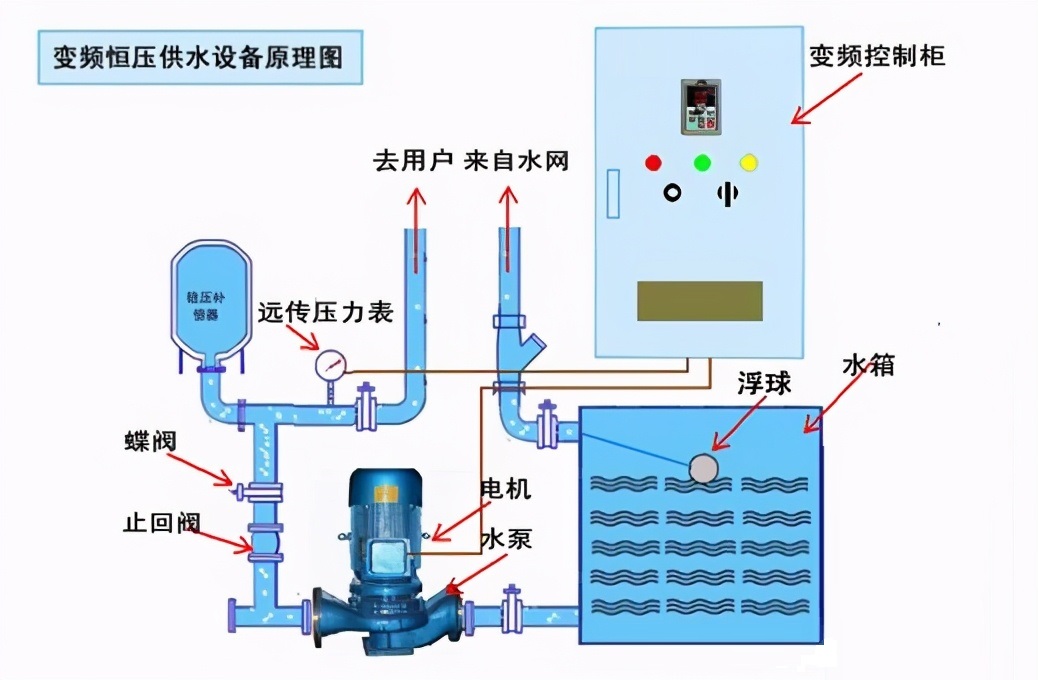

變頻恒壓供水設備主要由水泵機組、測壓穩壓罐、壓力傳感器、變頻控制柜、相關閥門配件等組成。
SKI600水泵變頻器，內置PID控制器，在恒壓供水系統中，只需在用戶管網中配置一個的壓力傳感器（遠傳壓力表或壓力傳送器），就能構成一個壓力閉環控制系統，將設定的壓力與管網回饋的實際壓力相比較，自動調節變頻器的輸出頻率，從而改變水泵的轉速，以維持管網壓力的恒定。
四、SKI600水泵變頻器的性能特點
（1）高效節能。與傳統供水方式相比變頻恒壓供水節能約30%-60%。
（2）設備占地面積小，投入少，運行效率高。
（3）控制系統可手動/自動運行。
（4）在線調整PID參數，具備睡眠與喚醒功能。
（5）泵組及線路保護檢測報警，信號顯示等
五、SKI600的運行原理
SKI600系列水泵變頻器，內置PID控制器，在恒壓供水系統中，只需在用戶管網中配置一個的壓力傳感器（遠傳壓力表或壓力傳送器），就能構成一個壓力閉環控制系統。
在變頻器恒壓供水系統中，安裝在供水管網上的壓力傳感器不間斷地采集管網壓力數據，并將其轉換為標準的電信號傳輸至變頻器，PLD調節器將接受到的信號（測量值）與預先設定的壓力值（給定值）進行邏輯運算，并將運算的結果轉換為頻率調節信號，進而調節水泵的轉速。當用水量增大管網壓力下降時（測量值低于給定值），PID調節器使變頻器輸出頻率升高，水泵轉速也隨之加快。當用水量減小管網壓力上升時（測量值高于給定值），PID調節器是、使變頻器輸出頻率下降，水泵轉速也隨之減慢。從而維持管網壓力的基本恒定。
六、SKI600安裝調試

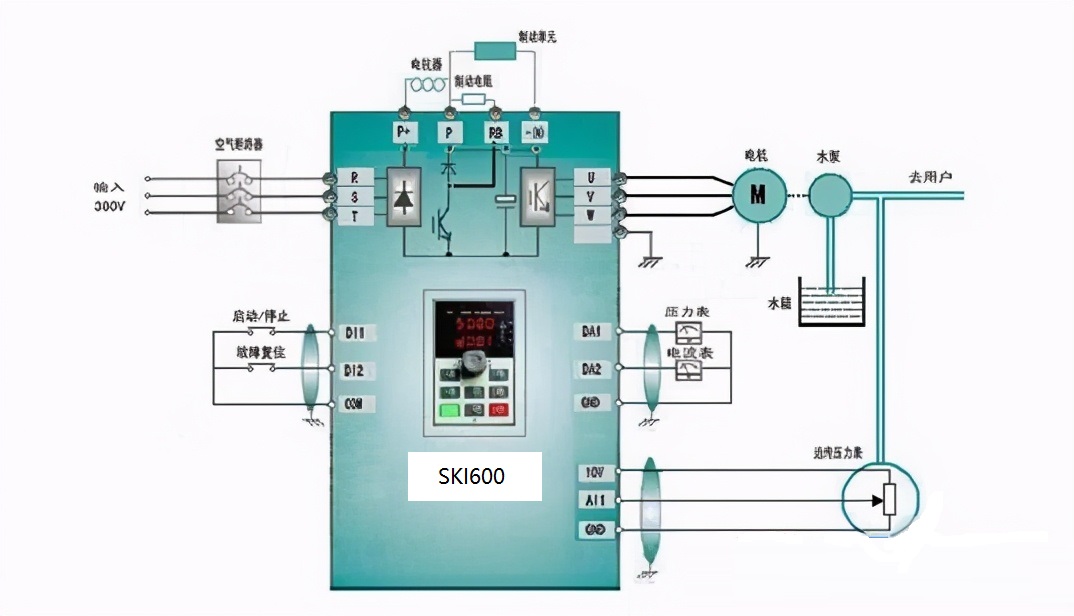

按照說明書，將變頻器與空氣開關、電機、起停開關、壓力傳感器等部件進行連接。變頻器和電動機要可靠接地，認真檢查接線是否正確。特別是輸出輸入線絕對不能劫犯。壓力傳感器等信號線必須使用多芯屏蔽線，以保證信號在傳輸中不受干擾。各種動力線與信號線必須分開敷設，以防信號串?dāng)_。

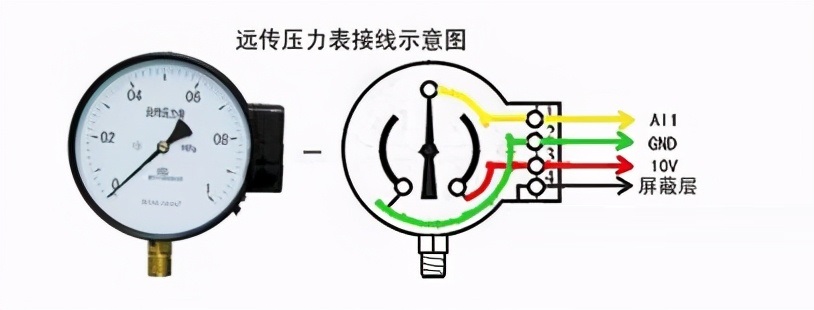

壓力表選用YTZ-150型電位器式遠程壓力表，安裝在水泵的出水管上，該壓力表適用于一般的環境場所，既可直觀測出壓力值，又可以輸出相應的電信號，壓力表有紅、黃、藍三根引出線。紅線接變頻器+10V,藍線接變頻器GND,黃線接變頻器AI1.
壓力表電氣技術參數：
電阻滿量程：400Ω（藍線-紅線），零壓力起始電阻值：≤20Ω（黃線-藍線），滿量程壓力上限電阻值：≤360Ω（黃線-紅線）。接線端外加電壓：10V（藍線-紅線）
所有的線路連接完畢后，對照相關的說明仔細檢查核對無誤后，即可對設備進行調試。
合上空氣開關，給變頻器上電，以較低頻率運行電機，檢查水泵的轉向，若反向，改變電機相序。
變頻恒壓運行：
合上運行開關，變頻器運行指示燈亮，輸出頻率根據管路的壓力從0.0Hz到達相應的頻率后，并隨著用水情況自動調節，保證出水口壓力恒定為設定的壓力。增大E2.01的參數設定值，出水口的壓力增加，減小E2.01的參數設定值，出水口的壓力降低。
七、變頻器參數設置

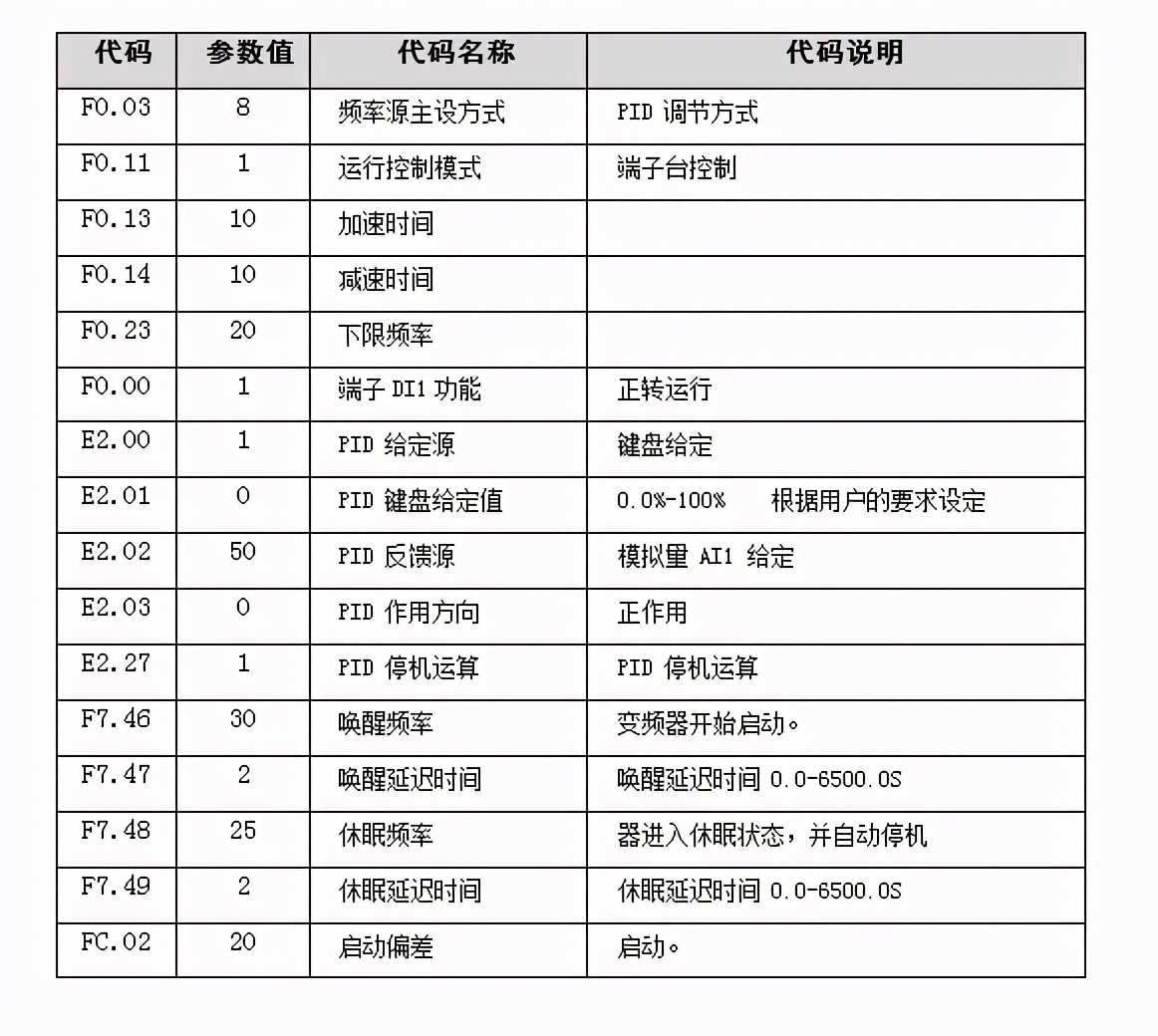

變頻器運行參數的設定：
注：一般情況下，請?jiān)O(shè)置喚醒頻率大于等于休眠頻率。設定喚醒頻率和休眠頻率均為0.00Hz，則休眠和喚醒功能無效。在啟用休眠功能時，若頻率源使用PID，則休眠狀態PID是否運算，受功能碼E2.27的影響，此時必須選擇PID停機時運算（E2.27=1）。
E2.01鍵盤給定信號值參數計算方法：E2.01=設定壓力/壓力表滿量程壓力*100％，例如：壓力表滿量程是1.0Mpa，假如要求管網壓力恒定在0.5Mpa，那么E2.01參數的設定值就是50
八、SKI600在安裝調試中的注意事項
a、水泵不允許超出額定轉速以及低于一定速度運行，超速會引起軸承、管網等機械損壞、低于一定速度時水泵的效率會快速下降。因此，變頻器要設置合適的上限、下限運行頻率。
b、恒壓供水切換，當電機工頻控制時，必需裝上合適的熱繼電器以保護電機。
c、電機側的工頻旁路與變頻器輸出之間應使用帶有機械聯鎖裝置的交流接觸器，并在電氣控制回路上進行邏輯互鎖，以防止工頻電源與變頻器輸出之間引起短路而損壞變頻器及相關設備。
d、電機所連接的工頻電源的相序應與變頻器輸出的相序一致，為防止電機反轉事故，請確認相序后運行。
e、在進行SKI600水泵變頻器控制信號接線時，請把其同動力線分離，也不要配置在同一配線管內，否則有可能產生誤動作。壓力設定信號線與壓力反饋信號線必須采用屏蔽線。
