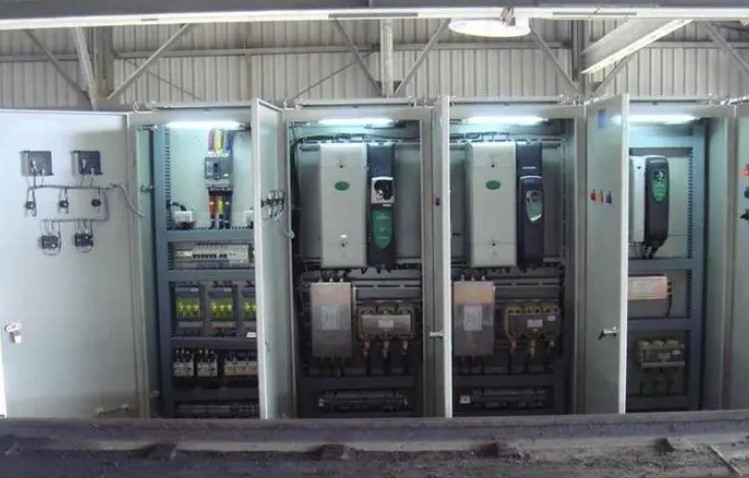

在變頻控制柜的內部，我們應該將電氣和機械電纜獨立于其他電纜線路中，多個傳動單元的電機電纜可一一并聯。這里的建議是將電機電纜、輸入電源電纜和控制電纜安裝在不同的槽中，避免電機電纜與其他電纜長時間平行布線，從而減少逆變器瞬態輸出電壓產生的電磁干擾。
當控制電纜和動力電纜必須交叉時，交叉角度應為90度。其他多余電纜不得穿過電纜槽，電纜槽和接地電極之間必須有良好的電氣連接。鋁槽系統可用于改善局部電壓的平衡。電力電纜選擇的一般原則:應根據當?shù)匾?guī)范選擇主電源(輸入電源)和電機電纜的類型:電纜必須能夠承受傳動裝置的負載電流。
在連續使用的條件下，電纜應至少耐70°C。電力電纜允許使用四芯電纜，但建議使用對稱屏蔽電纜。當PE導體和相導體由相同的金屬制成時，為了保證PE導體的導電性，必須遵循下表中推薦的控制電纜的選擇。所有控制電纜必須是屏蔽電纜。
雙屏蔽雙絞線用于模擬信號傳輸。還建議將該傳輸線用于脈沖編碼信號。各種模擬信號要分開連接，不能用同一個通用回路線。低壓數字信號線應采用雙屏蔽電纜或單屏蔽雙絞線。模擬和數字信號應使用單獨的屏蔽電纜。
