三科SKI800系列工業變頻器在高速并紗機的應用，簡化了工藝要求，提高了生產效率。
一、概述

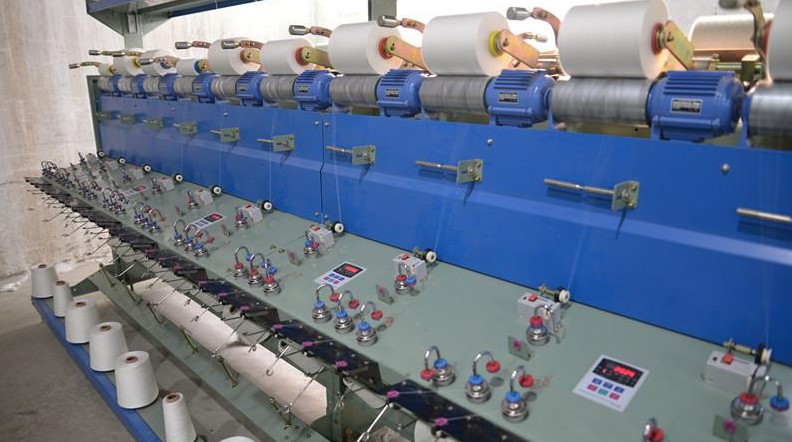

某地的并線廠使用了一款高速并紗機，該設備機型機構緊湊、易于安裝調試、結構簡單。故障率極低，并能實現機電一體化，單錠控制，電子計長，滿筒自停，電子防疊，光電檢測短紗，斷紗自停?？蓪?-3股的紗線合為一股，并卷繞成圓柱形筒子，理論最高線速度為900M/min,實際最高線速度為850M/min，試用于棉、毛、滌、化纖及混紡等紗線的合股加工。目前三科SKI800系列工業變頻器在上面的應用，簡化了工藝要求，提高了生產效率。
二、并紗機組成部分及工作原理
并紗機一般的主要機構包括卷繞、成形、防疊、斷頭自停等部分組成。
卷繞部分：待卷繞的筒管緊壓在高速回轉的膠木滾筒表面，依靠摩擦力的作用使筒管回轉，將紗卷繞在筒管上。
成形部分：橫動導紗桿由成形凸輪通過轉子等機件的驅動，做往復運動，從而使得裝在導紗桿上的導紗牙帶動紗線做往復運動，完成交叉卷繞成形。
防疊部分：在并紗時，為了使每層紗圈在筒管的表面上分布均勻，不發生重疊，一般并紗機有防重疊裝置，防疊裝置比較多有杠桿式、皮帶式、齒輪式等。
斷頭自停部分：并紗機在正常工作時，必須始終保持并合股數不變，如果發生單紗斷頭或者某一根管紗用完時，要求停止繞紗，避免并合股數不足的紗繞進筒子造成次品，因而并紗機的每一錠子都安裝一套斷頭自停裝置。當發生單紗斷頭或者管紗用完時，觸動斷頭自停裝置動作，使筒管與滾筒脫開，停止繞紗。
并紗機組成部分及工作原理
三、控制原理及說明
現場用SKI800磁通矢量控制方式的工業變頻器，運用485通訊與上位機的完美結合作為變頻器的頻率給定源，能最大限度地滿足用戶的多種需求。
用變頻控制，變頻器自身具有多種過流、過壓、過載等保護功能，運行穩定、可靠。接線圖如下所示：SB1為啟動按鈕，SB2為停止按鈕，X2端子定義為運行自保持功能，AO1作為模擬量的輸出顯示電機的轉速，TA、TC為故障輸出信號。
四、結束語
三科SKI800系列工業變頻器，低速額定轉矩輸出，帶有自動轉矩補償，控制方式多樣，內置RS485通訊接口，操作靈活，節能運行提高了電機功率因數和電機效率，在使用效果上有以下幾個優點：
1、電機無需再頻繁的直接啟動，采用變頻技術實現了軟起，很好的保護了電機和其它機械設備。
2、變頻器有多種過流、過壓、過載等保護功能，對電機起到了很好的保護作用。
3、在使用變頻器改造后既提高了工作效率，也簡化了操作，而且可以根據生產需要任意的調節電機的轉速，提高產品的質量，滿足了客戶的需求。
