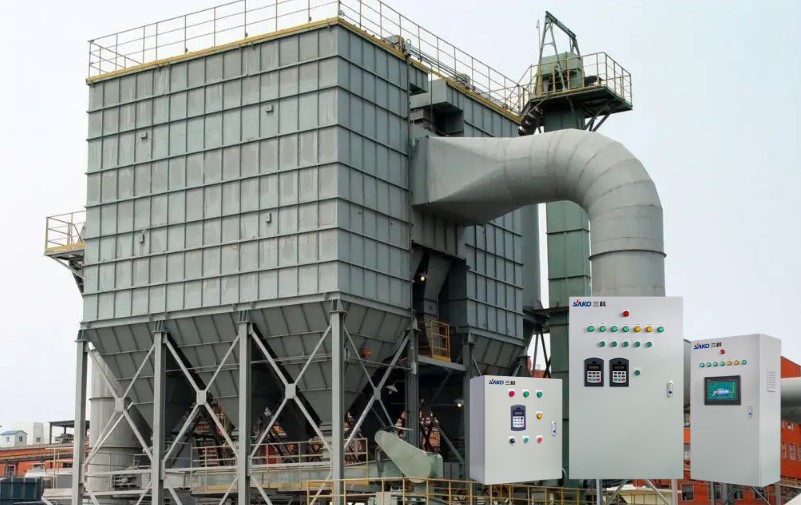

鍋爐袋式除塵器的結構有除塵器箱體、布袋、骨架、脈沖閥、氣缸、變頻柜（PLC控制柜）、卸灰閥、噴射組合等。
1、鍋爐袋式除塵器箱
鍋爐布袋除塵器的焊接在車間平臺上完成，既保證了除塵器拉板的平整，又簡化了除塵器的整體安裝，保證了安裝質量。
鍋爐袋式除塵器采用大吊頂雙層密封罩結構，方便檢修過濾器，有效降低工人勞動強度。
2.鍋爐袋式除塵器的濾袋
這款集塵袋采用的是PTFE過濾材料(聚四氟乙烯纖維)，是一種立體針刺而成的過濾材料。聚四氟乙烯纖維是高分子線性結構，因此具有很強的耐溫性、耐磨性、耐腐蝕性和化學穩定性，廣泛應用于鋼鐵、電力、垃圾焚燒等各種惡劣的煙氣過濾環境中。
3、鍋爐袋式除塵器骨架
除塵框架采用錐口結構的袋籠，在重力作用下與自身平行。如果濾袋與濾袋之間的距離均勻，整個袋室的氣流就會均勻。濾袋籠骨的制造和焊接符合相應的行業標準。
4.鍋爐袋式除塵器脈沖閥
電磁脈沖閥是濾袋清灰的動力元件，其選擇關系到除塵器的成本和清灰效果。脈沖閥的膜片經久耐用，使用壽命超過一百萬次，滿足了脈沖電磁閥高效運行的要求，大大減少了維護工作量。
5.鍋爐袋式除塵器的筒體
鍋爐除塵的實際生產條件非常復雜，有時會出現短時停電、斷氣的情況。為鍋爐，風機和其他設備的安全運行，康華環保統籌氣瓶制造商共同開發了自鎖氣缸驅動機構和安全儲氣罐的聯合保護裝置。
自鎖氣缸驅動機構確保在斷電的情況下，沒有控制系統的信號控制，該機構將保持原來的狀態，不會誤操作。
6.鍋爐袋式除塵器PLC控制柜
鍋爐布袋除塵器采用PLC控制柜，通過觸摸屏操作，實時監控系統的運行情況?？刂乒窬哂羞h(yuǎn)程監控的輸出接口。
7.鍋爐袋式除塵器的排灰閥
它排出的灰溫度可達280℃，兩端軸承與葉輪隔離，防止超細粉末與軸承接觸。高溫卸料器輸送的物料溫度可達500℃，由鏈輪連接。減速器和卸糧器外殼之間有一定的距離。保證了物料的自動卸灰。
8.鍋爐袋式除塵器的噴射組合
鍋爐布袋除塵器清灰方式為定線噴吹，每個過濾室設置1 ~ 2個氣囊，氣囊上的脈沖閥與吹灰管連接，一根吹灰管清一排濾袋的灰。根據造紙黑液的特點，為了延長設備的使用壽命，采用了不銹鋼吹管。
鍋爐袋式除塵器的工作原理
隨著鍋爐煙氣進入袋式除塵器，吸附在濾袋外壁上的粉塵隨著時間的增加越來越厚，除塵器的阻力逐漸增大，待處理的氣體量不斷減少。為了保證過濾器的阻力穩定在合理的范圍內，需要清除吸附在濾袋外壁上的灰塵。清灰過程中，脈沖控制器依次給每個電磁脈沖閥發出指令，依次打開閥門，依次向每組布袋注入壓縮空氣。氣囊中的壓縮空氣通過吹風管孔穿過文丘里管進入濾袋(稱為一次風)，當高速空氣流過文丘里管-引射器時，同時誘導幾倍的周圍空氣進入布袋(稱為二次風)。由于一、二次風形成與過濾氣流相反的強大反向氣流射入布袋，濾袋瞬間由收縮-膨脹-收縮迅速收縮，吸附在濾袋外壁上的灰塵隨著氣流的反向作用而被清除。由于清灰時向袋內注入高壓空氣，幾組濾袋依次進行，待處理的含塵空氣不被切斷，除塵器的壓力損失和待處理的含塵空氣量在清灰過程中幾乎不變。
