1.序言。
該成型機用于工業制造和成型機，可分為鞋面成型機、襪子成型機和織物成型機。如果熱定型機的最終卷繞需要張力錐度控制，一般解決方案比較困難。SKI600是一款通用的三分支重載變頻器，具有很高的精度控制能力，專門為繞組行業開發的通用重載專用程序可以很好的解決這個問題。

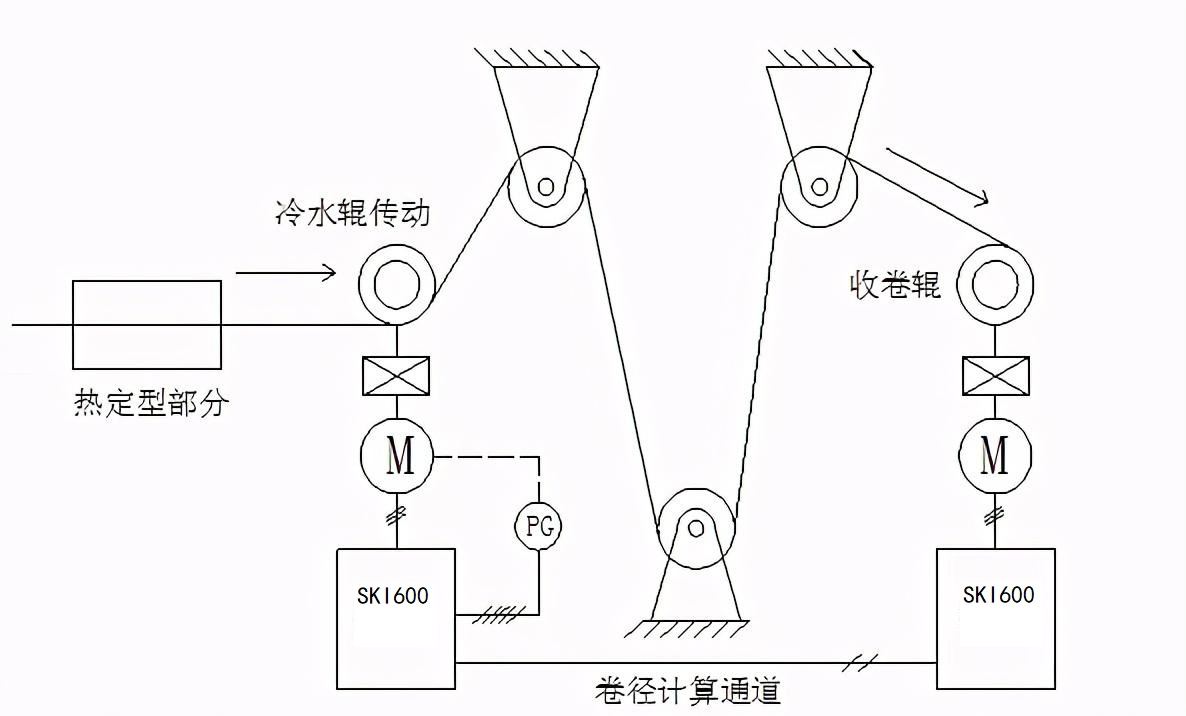

二、熱定型機收卷機的工作原理。
熱定型機卷取機前級為冷水輥，采用三分支SKI80高性能矢量控制變頻器和恒速控制。電機配有編碼器，編碼器利用冷水輥驅動器的速度反饋進行閉環控制。由卷繞控制的織物線速度由冷水輥?zhàn)冾l器的模擬輸出端口提供。卷筒空時直徑約200mm，滿時約1400mm，纏繞直徑變化7倍以上。在整個卷繞過程中，隨著卷繞直徑的增加，需要向卷繞電機提供更多的扭矩。卷筒采用三分支SKI600通用重型專用變頻器，中間安裝張力檢測輥?zhàn)鳛閿嗑€信號。
SKI600通用重型變頻器的關鍵功能是線圈直徑計算、扭矩補償和張力錐度。一般有三種方法檢測線圈直徑。第一種方法是通過傳感器直接測量線圈直徑。由于需要在現場安裝傳感器，成本會增加，故障率會增加，所以在實踐中很少使用；第二種方式是厚度積分法，具有控制簡單的優點，但缺乏靈活性，需要在產品品種變化時調整參數；第三種方式是線速度計算方法，通過檢測線速度檢測輪的轉速和滾筒的轉速來計算滾筒的當前直徑。該方法計算精度高，由于系統中已經有線速度檢測和滾筒速度檢測，系統采用冷水滾筒驅動變頻器A0口模擬輸出的形式，這也是實際領域中應用最廣泛的方法。
根據滾筒直徑，可以根據張力和錐度設置給出張力錐度的設定值。在F7.09中設置SKI600的張力錐度值，如果卷繞直徑達到F0.10中設置的值，則添加張力錐度系數..張力錐度設定為0時，表示張力恒定，張力設定值與線圈直徑無關；當張力錐度設置為100%時，意味著扭矩恒定，當線圈直徑加倍時，張力將減半。
三.調試說明。
1)冷水輥驅動變頻調試。
請正確輸入電機參數，實現自學習，輸入脈沖編碼器線數，控制模式設置為PG矢量控制。不要先加載織物或電線，卷軸處于空狀態，然后啟動機器并監控輸出電流值。如果電流值過大或發生過電流，請改變編碼器的A、B相序。
2)繞組變頻調試。
按正常生產方式將面料或線材放入設備中，用電位器或鍵盤數字暫定一個合理的扭矩給定值，直到物料正常拉緊，張力剛好能滿足需求張力。設定拉錐注射的卷繞直徑值等扭矩補償值，拉錐系數一般設定為5%~10%，啟動后即可正常運行。如果在加減速過程中出現抖動，可以通過調整扭矩加減速時間來解決。

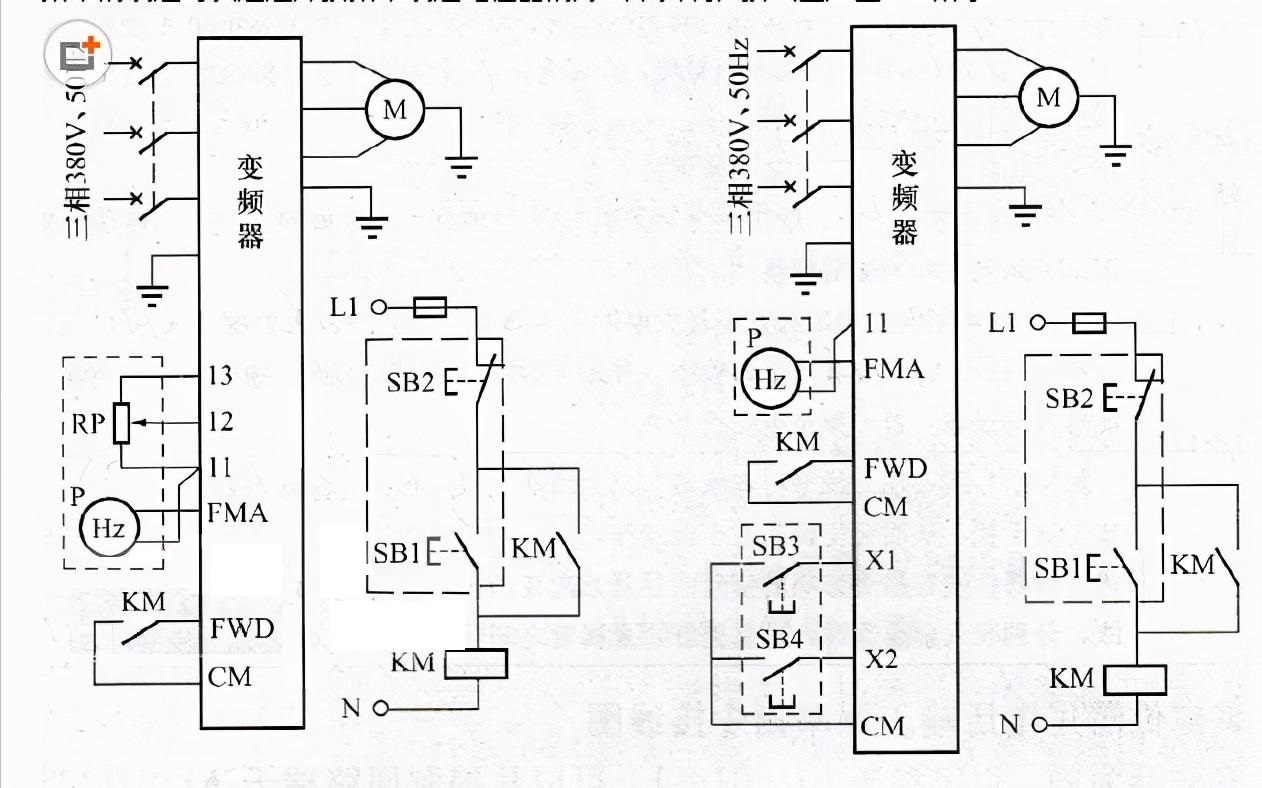

四.接線圖和參數設置。
V.結束語。
三科變頻器實現的熱定型機繞組電氣系統在整個運行過程中穩定可靠，為該類企業贏得了良好的經濟效益。三科通用重載變頻器的巨大性能優勢也贏得了客戶的認可。
