我們知道很多的工業設備中經常會看到三極管及電路板的存在，那么怎么去通過檢測它的好壞來判斷變頻器出現問題了呢?

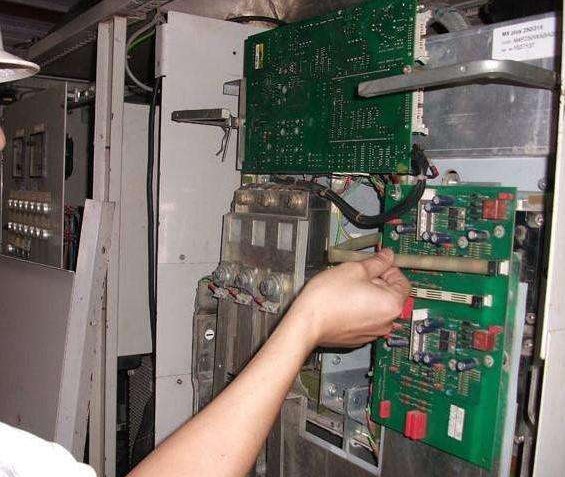

指針萬用表在線測量電路板中的三極管
首先跟大家講解如何判斷三極管每個引腳,否則,接入電路不但不能正常工作,還可能燒壞晶體管。己知三極管類型及電極,指針式萬用表判別晶體管好壞的方法如下: (1)測 NPN 三極管:將萬用表歐姆擋置 "R × 100" 或 "R × lk" 處,把黑表筆接在基極上,將紅表筆先后接在其余兩個極上,如果兩次測得的電阻值都較小,再將紅表筆接在基極上,將黑表筆先后接在其余兩個極上,如果兩次測得的電阻值都很大,則說明三極管是好的。 (2)測 PNP 三極管:將萬用表歐姆擋置 "R × 100" 或 "R × lk" 處,把紅表筆接在基極上,將黑表筆先后接在其余兩個極上,如果兩次測得的電阻值都較小,再將黑表筆接在基極上,將紅表筆先后接在其余兩個極上,如果兩次測得的電阻值都很大,則說明三極管是好的。
數字萬用表測量電路板中的三極管
用數字萬用表測二極管的擋位也能檢測三極管的PN結,可以很方便地確定三極管的好壞及類型,但要注意,與指針式萬用表不同,數字式萬用表紅表筆為內部電池的正端。例:當把紅表筆接在假設的基極上, 而將黑表筆先后接到其余兩個極上, 如果表顯示通〈硅管正向壓降在 0.6V 左右 ), 則假設的基極是正確的 , 且被測三極管為 NPN 型管。
貼片三極管
變頻器中的三極管電路板中的三極管進行測量方法，要想進一步精確測試可以使用晶體管圖示儀 ,它能十分清楚地顯示出三極管的特性曲線及電流放大倍數等， 如果想要知道更多，可以聯系三科變頻器哦。
