一.導言
并紗機將兩根或多根單紗組合成并條筒管，適用于提供棉、毛、滌綸的筒管和捻線機等的混紡紗加工。三根或兩根紗線可以組合在一起，纏繞成一個圓柱形筒管。
二.并紗機主要技術參數
(1)錠數:15錠/段基本型40錠/段8(可根據需要分段自行裝配，zui可達108錠)；
組合根的??number:2-3；
(2)卷取線速度:150-800米/分鐘；
(3)全缸控制方式:定徑全缸自停和定長全缸自停可選；
(4)斷紗控制方式:電子感應、電磁切紗、單電機自動停機；
(5)防疊模式:變頻器的防疊功能，使線軸美觀大方。

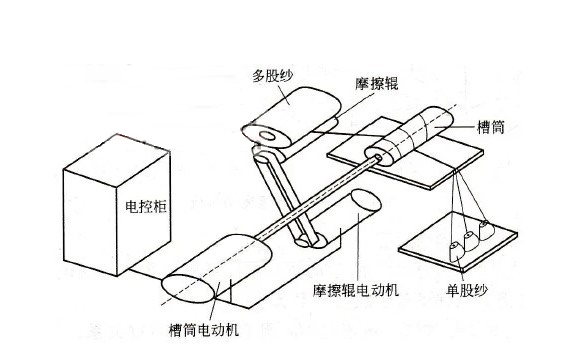

圖1并紗機的結構
三.電力傳動

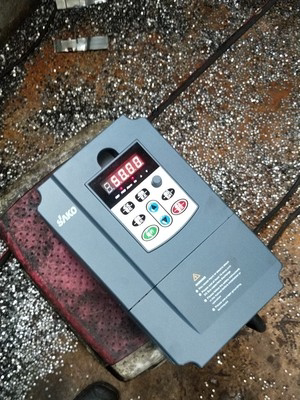

左右錠子集中控制，由杭州三科生產的SKI600系列產品驅動的交流異步電機控制，實現無級調速，帶動兩側的羅拉牽引錠子以一定的速度放線，同時開始用摩擦羅拉驅動的槽筒卷繞紗線；使用SKI780系列產品變頻驅動槽鼓橫移裝置往復運動，帶動并條、并條后的紗線左右往復運動，均勻纏繞在槽鼓上。

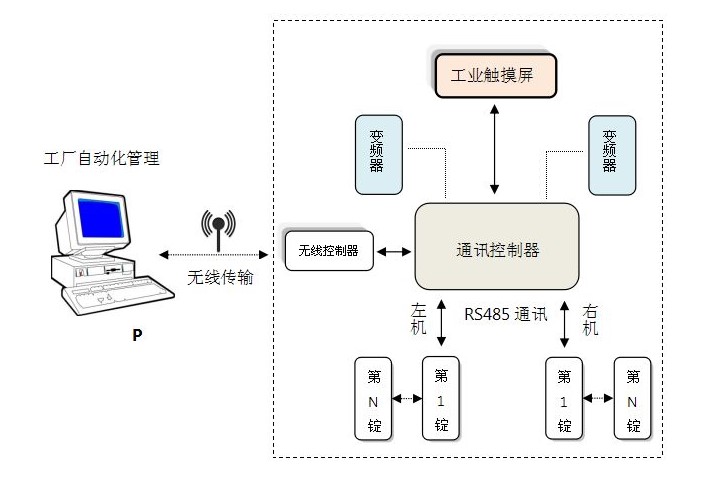

圖2并紗機控制系統
1.控制系統
由單片機控制，主要用于接收光電傳感器信號、計算當前繞線速度、檢測斷線等功能。設定整機啟停操作，設定滿管長度，復位換擋輸出；顯示參數包括:每錠紡紗長度、紡紗速度、每班產量等。
2.防重疊(頻率擺動)功能
并紗機的防重疊是通過SKI600實現的,該型號具備頻率擺動功能。該功能的主要作用是以三角波的形式，不時改變輸出頻率，主要解決紡織行業紡紗過程中的疊線、崩邊問題。通過調整與擺動頻率相關的參數，可以滿足不同紗線、槽筒形狀和軌跡的卷繞?？稍O(shè)置加減速時間、中心頻率、擺頻幅度等擺頻函數參數
四.摘要
三科SKI600系列并紗機變頻器內置擺頻功能，很好地解決了紡織行業紡紗過程中的疊線、崩邊等問題，滿足了紡紗過程中不能鼓包、不平整的要求，大大簡化了設備結構，取代了原有的機械擺頻機構，進一步提高了生產效率。同時，SKI600的各種保護功能保證了設備的安全可靠運行。
