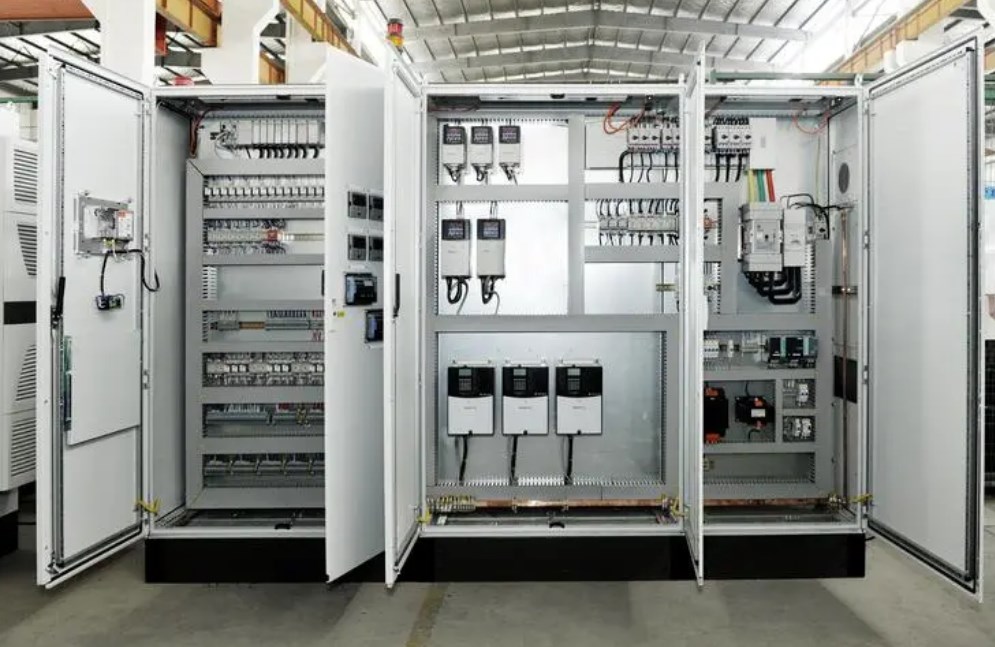

我們都知道任何儀表電氣控制柜成套產品在出廠前，都必須按設計要求進行合適的測試和相應的驗證。
一、測試準備:
1、PLC控制柜或IO機柜在通電前必須移除所有電源開關。
2.PLC或DCS卡與外部的連接必須完全切斷。所有前面的連接器都要松開抬起。
3.檢查電源端子導線和連接裝置是否壓接緊密，電源線虛接會導致儀器或電器燒毀。
4.檢查各種儀器、電器的硬件設置是否符合設計要求；檢查端子板的電源設置和電路設置是否符合設計要求。
二、通電:
1.從基本原則而言，需要從主電源開始，將逐個進行電力傳輸。送電前，檢查開關輸入側電壓是否正常，開關輸出側阻抗是否正常。如果輸出側電阻小，分析確認原因。機柜內儀器不允許同時向多臺儀器供電。一臺儀器正常通電后，放入下一臺儀器。
2、總電源接通前應先確認交流電壓電平是否符合要求。當有兩條交流電源進線無自動切換時，應嚴格注意避免并聯。有自動切換時，應進行空載試驗，檢查雙電源自動切換裝置是否正常工作。
3.交流電源正常后，接通DC電源，檢查DC電源的輸出電壓是否正常，是否送至各DC開關的進線側。
4.檢查DC電源是否送至所有電氣設備的端子，包括PLC擴展模塊的電源端子。檢查結束后，可以暫時關閉不用的儀器等待下一次檢測。
三、信號注入:
1.模擬信號測試:當使用信號發生器將信號注入儀器時，必須指定注入點的性質和信號發生器的輸出類型。不允許將電壓信號注入電流信號輸入。根據信號類型(2線制、4線制、電壓、電阻、mv等。)，AI輸入端要把相應的信號注入儀器信號輸入端。選擇錯誤的信號會導致信號發生器或儀器燒毀。特別要注意兩線制和四線制信號的區別。測試AO信號時，可將電流信號注入卡的前連接，用電流表在端子上直接進行短路測量。
2.開關信號測試:DC24V信號可直接注入DC24V DI或DO點進行測試，注入的信號必須用小于0.5A保險的導線串聯進行，包括模擬干接點信號。DI輸入短接時，也應使用帶保險的短路。當使用帶電設備將信號注入儀器時，必須明確注入點的性質。DI卡:模擬電平信號輸入時，可以用短保險絲直接將DC信號注入電平輸入端。模仿干接點時，直接用帶保險的短線短接輸入端。DO卡:對應電壓的信號可以注入到前面的連接器。注射前，確保注射點未通電，使用帶保險保護的連接線。必須松開前連接器，才能提起模塊。
四、注意事項:
1.儀器或PLC通電時，不允許向電流信號輸出端子注入電流信號，導致燒表。2.不允許用電阻檔來測量帶電設備或部件的電阻或通斷。違反這一要求將導致阻力齒輪燒毀。3.精密電阻箱是一種信號傳遞裝置，只能作為模擬電阻溫度信號源，其他測試不允許隨意作為可變電阻。4.使用安培計時，它一般串聯在回路中。如果直接用電流表測量短路電流，僅限于以下場合:儀表的四線電流輸出端，如安全柵電流輸出端、PLC Cao模塊輸出端、儀表調節信號電流輸出端；PLCAI模塊的信號輸入端子，用于接收四線信號。當使用西門子PLC的AI模塊7KF02時，如果量程塊設置為D(配有二線制變送器)，則不允許在PLC端子處短路測量電流。5.當電流表接入回路測量電流時，應確認電流范圍應選擇合適的檔位。
結語:
DCS和
PLC控制柜在完成以上測試完成后，恢復與DCS和PLC卡的連接，檢查各卡的電源，運行程序進行聯合抽查測試?？刂乒癯商走^程中，設計缺陷、設置錯誤、接線錯誤是不可避免的。按照上述步驟，可以有效避免校準過程中造成的PLC或DCS卡燒毀事故。
