一、引言
作為特種起重設備的電動葫蘆是一種安裝在各類港口、車間、倉儲物流地點的天車、龍門吊之上。由于電動葫蘆的體積小，自重輕，操作便捷，操控簡單等特點，廣泛應用于工礦企業，倉儲，碼頭等場所中。每個電動葫蘆有兩臺電機分別控制主鉤和行車，通常是使用兩臺電動葫蘆變頻器分別控制起停調速。
1.主鉤起升電機采用較大起動力矩錐形轉子制動異步電動機，無須外加制動器。電機負載持續率為25%
2.行車一般采用普通的三相異步電動機
二、原理

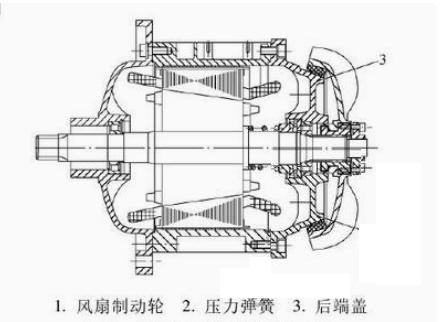

錐形轉子電動機定子內腔和轉子外形都成錐形，其錐形制動環鑲嵌于風扇制動輪上，靜制動環鑲在后端蓋上，定子通電后，產生旋轉磁場，同時產生軸向磁拉力，使轉子軸向移動并壓縮彈簧，使風扇制動輪上的錐形環與靜制動環離開，轉子開始轉動，定子斷電后，軸向磁拉力消失，轉子在彈簧的作用下，連同風扇制動輪一起復位，使動靜制動環接觸，產生摩擦力矩，迫使電動機立即停轉。
現場狀況及技術要求
1.現場為電動葫蘆配套，主鉤電機為4.5kw,行走電機為0.64KW
2.現場要求使用一臺變頻器分別控制兩臺電機。

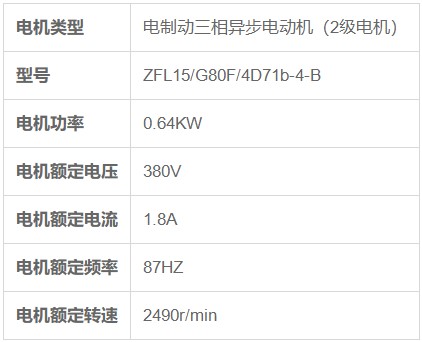

葫蘆行走小車電機
葫蘆主勾電機
1.現場使用一臺三科生產的SKI600系列產品，用于控制兩臺電機
2.KM1/KM2用于切換兩臺電機
3.K4（DI4）用于兩組電機參數的切換，閉合時切換到行車電機參數，斷開時切換到主鉤參數
4.現SKI600配置制動電阻75歐/780W

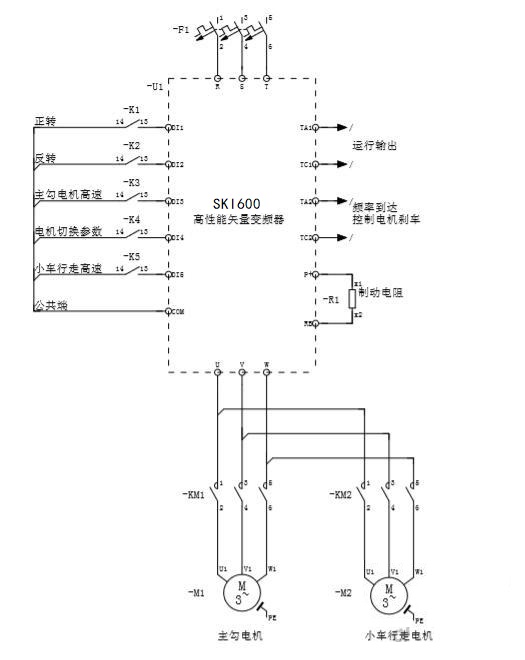

接線圖
產品特點：
SKI600具有以下顯著特點：
（1）啟動電流小、轉矩大、對電網無沖擊；
（2）調速系統動態響應快、損耗小、效率高；
（3）設備安裝調試簡便；
（4）減小噪聲、降低電機溫升，以保護電機；
（5）內置制動單元，可配外部制動電阻，非常適合于頻繁制動的場合；
（6）有專門適用于錐形電機的控制參數，無需另外增加設備；
（7）SKI600輸出端可連接切換用的接觸器。
