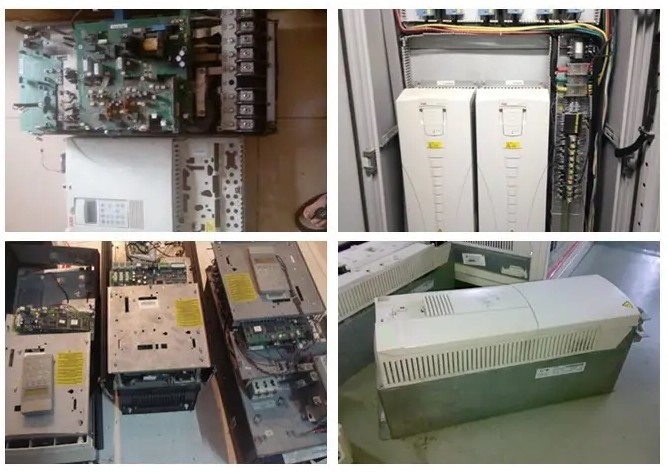

在我們進行變頻器維修的過程中，通常我們首先要對其工作原理有一個透徹的了解，對各個電路的性能指標、工作點、器件的性能質量做出正確的判斷，這樣才能真正對每個器件進行維修，做到心中有數。本文以售后服務中的一個維修案例為例，闡述了維修的方法、依據及需要注意的問題，與讀者共同探討，以期使將維修過程更加的簡潔和快捷。
1、故障現象
抽油機變頻器（VFD）設備專用于1140v/30kw抽油機。運行中，中間相的igbt模塊被燒黑，其上的母線峰值吸收電容(三個3f/1200v的感性電容串聯后并聯)的一只腳被折斷，無法正常運行。
2、初步判斷
收到客戶的報告后，筆者前往現場維修。萬用表用于測試主電路部分。中間相雖然發黑，但是測試還是不錯的，其他兩相正常。
3 維修工藝
(1)首先更換損壞的設備。更換3f /1200v電容器后，合上隔離開關，給控制柜送電。控制柜沒有反應，電源燈不亮，電壓表不指示。
(2)輸入端子連接有高壓保險絲，懷疑損壞。用萬用表高壓檔檢測保險絲后面三個端子對地電壓，都是正常的，都是690v。由于控制電路使用220v電源，懷疑1140/220v變壓器有問題。后來切斷電源后，用萬用表檢測保險絲兩端的電阻值。其中一個是接通的，另外兩個是斷開的，所以斷定原來判斷錯誤，兩相保險絲熔斷。帶電量顯示的檢測保險絲應為穿過1140/220v變壓器一次繞組的不間斷相。因為是單相電源，不能形成電壓，所以1140v/220v變壓器不起作用，控制柜也因為得不到電壓而無法工作。
(3)更換保險絲后，機柜正常上電，工頻啟動并正常工作，工頻維修結束。然后維修變頻部分。主電路如圖1所示。

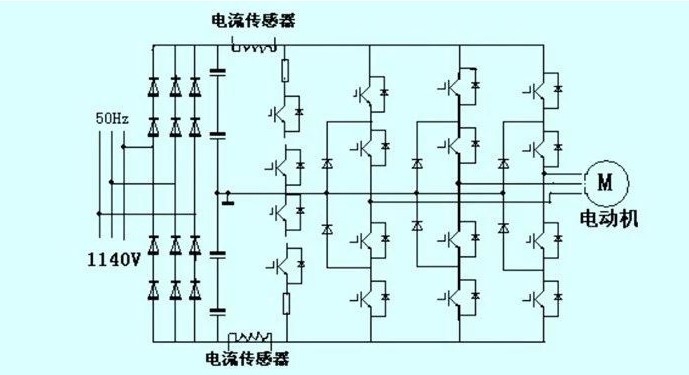

圖1 主電路圖
(4)控電。電源一接通，顯示面板上的故障保護燈就亮了，懷疑有干擾。但這種情況在很多次送電和斷電時都會發生，因為處于保護狀態，所以無法開啟。拔下后短路保護插頭(因為主電路沒有通電，只有控制電路通電，沒有影響)，送電正常。啟動機器也是正常的。當頻率達到50hz時，用萬用表檢測電壓，三相輸出電壓全部平衡。線間電壓8.2v，中線5.0v正常工作。
(5)檢查短路保護板。拔下輸入短路保護采樣電流傳感器，測量板上電源電壓，12v正常，但+5v電源電壓+3.0v，將集成塊拔成74hc14，+5v正常，說明集成塊已經損壞。用新的替換它。

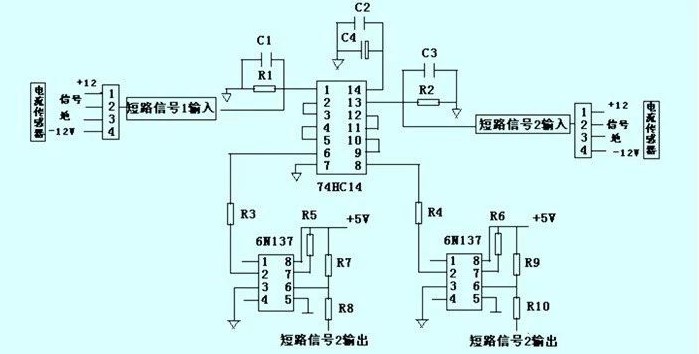

圖2短路隔離板示意圖
(6)插入輸入短路保護采樣電流傳感器。先插上正母線上的電流傳感器，測12v，正常工作；然后在負母線上插上電流傳感器，測量電壓12V，+12v+ 9.0v，-12V是正常的。負極母線上的電流傳感器損壞。拆下電流傳感器并更換。
(7)插上所有未插好的線，與主板連接。通電正常工作。為了進一步驗證工作情況，主電路加了220v電壓，啟動后工作正常。線間電壓220v，中線130v(50hz)，正常工作。
(8)停止工頻，開始變頻。但是，一旦設備啟動，短路保護就會出現。當后部負載斷開且VFD空載運行時，短路保護也會發生。這樣傳輸控制功率正常，加220v也正常。懷疑設備耐壓不足，斷電后會更換原來的黑化模塊。更換疏散控制，送220v，正常工作。主電源1140V，打開到50hz，正常工作。
(9)連接負載并帶負載運行。但是有問題，開機就出現短路保護。檢查電機是否正常，然后考慮負母線上的電流傳感器是否也損壞。因此，控制了電檢測。靜止?fàn)顟B(tài)下，電流傳感器的信號采樣電阻兩端有電壓，為+3.0v，由于靜止?fàn)顟B(tài)下沒有電流，正常情況下應為0v，說明傳感器損壞，應更換新的。啟動后檢測正常。
(10)最后送控制和主電源，工作正常，帶負荷，工作正常，三相電壓電流完全平衡。維修完畢。
4、注意事項
從維修這次的情況來看，可以總結出以下幾點需要注意的地方:
(1)要有正確的判別方法。如因帶電檢測導致對熔斷器的判斷誤判，應堅持正確的判斷方法，進行單次檢測。有時需要刪除單個測量值；或者用萬用表的高壓檔(帶2500v檔)檢測兩相之間的電壓。因為單相的電不能形成回路，所以電壓無法測量，也可以判斷。
(2)用萬用表測試有些器件是好的，但萬用表電壓低。對于耐壓高的器件，你可能分辨不出來，所以要注意試壓。但場地條件有限，可采用上述分步加壓措施進行鑒定。
(3)出現上述瞬時大電流時，應注意檢測相關器件。比如上面提到的兩相保險絲斷了，說明機器里肯定有大電流。此時要測試對應的電流傳感器，看其電源和電流傳感器是否損壞。比如上述正母線電流傳感器電源損壞，負母線電流傳感器靜態工作點不相等，應該檢測。最好在控制電開啟時一起檢測，避免重復勞動。
(4) 維修堅持正確的方法和步驟，不要著急。重要的是控制通電、施加低壓、施加高壓和加載的步驟。不要更換設備，不看控制電源是否正常就盲目送主電源加載，以免造成更大的故障，損壞更多的設備。
5、結束語
變頻器維修是基于對其工作原理、主要設備的性能和指標的正確理解。只要堅持正確的方法和步驟，就可以正常開展維修工作，達到事半功倍的效果。所以一定要多學習，多討論，勤實踐，讓自己的工作水平不斷豐富，不斷提高，更快更好的服務于用戶。
