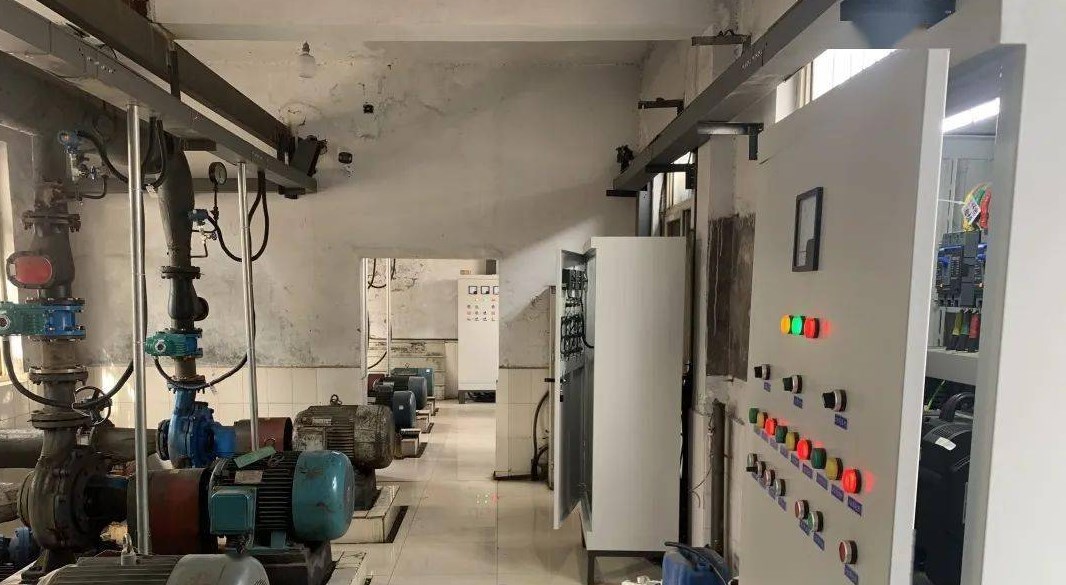

某地電廠的綜合泵房共有9臺水泵，其中有3臺工業水泵，2臺消防穩壓泵，2臺消防泵，2臺生活水泵。而工業水泵承擔著我公司兩臺5萬KW汽機，兩臺額定蒸發量220T/H鍋爐生產用水的供水任務，工業水泵的型號：250SSK468/54,流量：468m3/h,揚程54米，轉速1470 r/min，配用功率110KW；配用電機型號Y315S-4B3，電壓380V，電流201A,轉速1480 r/min.建廠初期由于設計問題，全部采用工頻運行。為了保證生產的可靠性，各種水泵在設計配用動力驅動時，都留有一定的富余量。電機不能在滿負荷下運行，除達到動力驅動要求外，多余的力矩增加了有功功率的消耗，造成電能的浪費，
由于燃煤機組發電成本越漲越高，為了節能增效，公司采購了2臺SKI系列變頻器（Variable-frequency Drive，VFD），對供水量最大的工業水泵進行節能改造。控制方式為1#工業水泵使用一臺VFD，2#和3#共用一臺VFD控制。一臺VFD設一臺壓力變送器，壓力變送器把工業水泵出口母管壓力信號轉換成4－－-20mA電流信號送到VFD。VFD根據變送器提供的電流信號自動調節水泵轉速，從而維持生產需要的供水壓力，形成一個閉環調速控制系統。改造完成后，工業水泵的控制系統不僅很好的完成了公司生產用水的任務，而且給公司節約了大量的能源，
節能效果可按GB12497《三相異步電機經濟運行管理》強制性國家標準實施監督指南中的計算公式計算：采用閥門調節流量對應電動機輸入功率P1V與流量口的關系為
P1V=[0.45+0.55(Q/QN)2]P1e
式中P1e——額定流量時電動機輸入功率，kW
QN——額定流量，m3/h
工業水泵采用變頻調速后節電率Ki為
Ki=1－(Q/QN)3/[0.45+0.55(Q/QN)2]
低壓配電系統運行電壓380V，電機實際運行電流201A，水泵電機功率l10kW、極數4極、實際出力為55%～83%，取Q/QN=0.69得
Ki=1－(Q/QN)3/[0.45+0.55(Q/QN)2]=1－0.693/(0.45+0.55×0.692)=0.5385
P1e=1.732×380×201=132kW
P1V=(0.45+0.55×0.692)×P1e=0.7119×132=94kW
通過水泵變頻器調速調節水量時相對閥門調節水量的節電率為0.5385。設備運行每年按300天計算。年節電量超過27萬kW?h。按電價0.55元／kW?h計算，年節約電費超過14.8萬元，技術經濟效益可觀
