一、前言

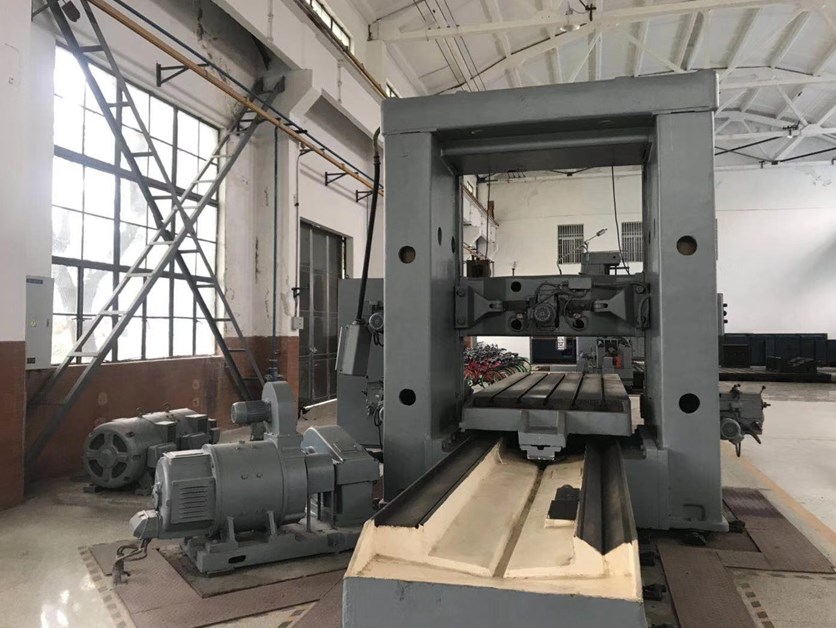

龍門刨床主的機械局部相比照較穩定，而使龍門刨床運轉在最優狀態主要取決于電氣控制系統控制方式。在傳統龍門刨床中，其機械局部剛性好，精度較高，普通其根本性能可到達現代同類機械的程度，但控制和驅動局部則顯得不同水平的老化，對老式龍門刨床的改造有很大的實踐意義。
SKI610是三科推出的數控車床專用變頻器，產品采用先進的無速度傳感器矢量控制技術和轉矩控制技術，不僅具備優異的控制性能，同時結合國內應用特點，具備低頻大扭矩，過載能力強，良好的抗干擾能力，進一步強化了環境和產品的可靠性，能夠更好滿足數控車床系統中的要求。
二、龍門刨床電氣控制改造總體請求
a)取消電機擴展機、發電機，以減少噪聲，克制諸多控制缺陷。
b)工作臺能完成自動循環工作和點動，可實時準確調理工作臺速度，平穩換向，并有自動和點開工作時的極限維護。
c)垂直刀架可便當?shù)卦诔潭群痛怪眱蓚€方向快速挪動和進刀，并能停止快速挪動和自動進給的切換。
d)左右側刀架可在上、下方向快速挪動和進刀，能停止快移/自動切換。并有左右側刀架限位開關，避免其向上挪動時與橫梁碰撞。
e)橫梁可便當?shù)厣舷屡矂雍蛫A緊放松，加緊水平可調;橫梁降落時有上升延時，延時時間可調。
f)光滑泵有連續/自動切換開關，系統一得電，油泵即上油，至一定壓力時，油壓繼電器觸點閉合，為工作臺工作做準備。
g)有維護環節控制，保證工作臺停在后退末了，以免切削過程中發作毛病而忽然停車形成刀具損壞和影響加工工件外表的光亮度。
h)各回路均有自動空氣斷路器作短路維護和過載維護。

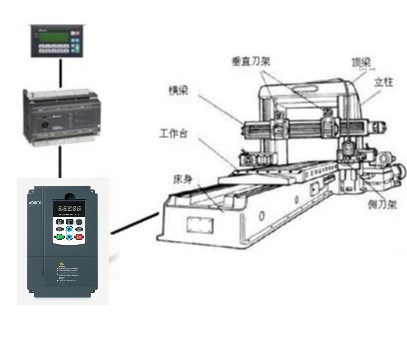

三、龍門刨床電氣控制改造計劃
四、工作臺變頻器及PLC控制
工作臺運動
龍門刨床對電力拖動的技術請求-龍門刨床是頻繁往復運動的消費機械，它的工作方式為循環方式。行進進程是切削行程，后退不作切削，只讓工作臺為下一步切削做準備。

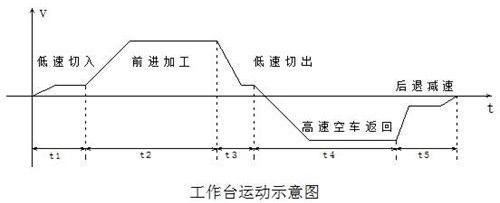

如圖所示龍門刨床工作臺自動運轉，分為五段：
t1段表示刨臺起動，刨刀切入工件的階段，為了減小刨刀剛切入工件的霎時，刀具所受的沖擊及避免工件被崩壞，此階段速度較低。頻率：10Hz
t2段為刨削段，刨臺加速至正常的刨削速度，頻率：40Hz。
t3段為刨刀退收工件段，為避免邊緣被崩裂，同樣請求速度較低。頻率：10Hz。
t4段為返回段，返回過程中，刨刀不切削工件，為儉省時間，進步加工效率，返回速度應盡可能高些。頻率：120Hz。
t5段為緩沖區。返回行程行將完畢，再反向到工作速度之前，為減小對傳動機械的沖擊，應將速度降低，之后進入下一周期。頻率：10Hz。
工作臺調速請求
(1)低速區
刨臺運動速度較低時，此時刨刀允許的切削力由電動機最大轉矩決議。電動機肯定后，即肯定了低速加工時的最大切削力。因而，在低速加工區，電動機為恒轉矩輸出。
(2)高速區
速度較高時，此時切削力受機械構造的強度限制，允許的最大切削力與速度成反比，因而，電動機為恒功率輸出。
變頻改造龍門刨床電氣控制的意義
應用可編程控制器及SKI610數控機床變頻器完成對龍門刨床的自動控制戰爭滑調速，消弭換向沖擊，進步工作效率，減少噪聲，取消原控制系統，從而到達既經濟又快捷地運轉龍門刨床的目的。改造后，系統電氣控制變的簡單，明晰明了，便于維護。
