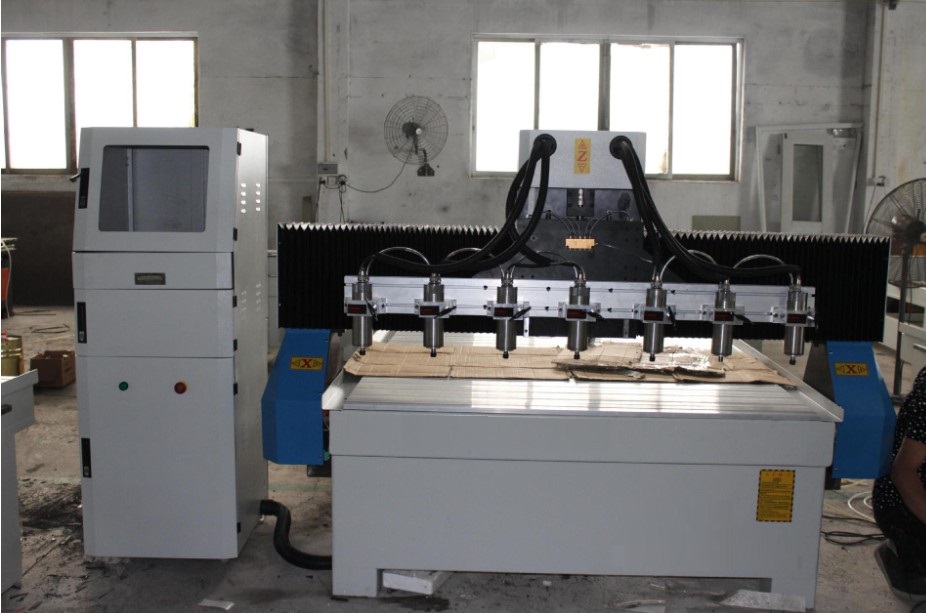

一、木工雕刻機介紹
木雕主要依靠高速主軸電機的運轉來切割木塊，伺服系統控制XYZ傳動軸的運動形成工藝圖案。 其中，主軸電機是電腦雕刻機的重要組成部分，其性能對電腦雕刻機的性能有著至關重要的影響。 加工主軸通常分為精密加工主軸和大功率切斷主軸兩大類。 精加工主軸具有低噪音、高轉速、高精度的特點，適用于加工特別精細的工件，一般在250W以下； 大功率切斷主軸，主要用于切割和大功率雕刻，具有功率大、切割能力強的特點。 在這種情況下有四個大功率主軸，采用了杭州變頻器廠家三科生產的SKI780系列風機雕刻機專用型（VFD）控制三臺5.5KW主軸電機，一臺SKI600系列產品控制另一臺7.5KW主軸電機。
二.、客戶應用要求
1）控制系統分別給SKI780和SKI600的2-5端0-10V電壓信號，控制VFD的轉速。
2) 外部端子開始運行。
3) VFD的多功能交流輸出端子給系統發出報警信號。
4）控制主軸電機400Hz運行
三、SKI780的特點
（1）基于DSP的VFD，實現高速控制，通過對電機磁通電流，實現了對電機的快速響應和準確控制，可以高精度進行寬范圍的調速運行和控制。
（2）頻率范圍寬0-500HZ，而且可以通過A頻率源選擇和B頻率源選擇多種方式進行切換，
（3）3種啟動方式可根據不同的設備工藝進行選擇，穩速精度能達到小于等于0.5%的額定同步轉速，速度控制穩定度能達到小于等于0.2%的額定同步轉速， V/F曲線有多達5種，獨特的多點V/F曲線讓扭力提升更穩定、高效。
（4）兩路模擬量輸入、輸出，電壓和電流信號可自由選擇’， 兩組繼電器輸出功能可以自由定義
（5）內置PID功能，已達到壓力的恒定控制
（6）內置簡易PLC，實現多段速定時循環工作
（7）22KW及以下內置制動單元（一般品牌15kw以下內置制動單元）
（8）自帶485通訊模塊
