三科SKI680變頻器外部端子控制啟動三線模式調試步驟
A，接線：正轉X1；反轉X2；三線使能端子X3；公共端COM；
B，參數：F0.02=1；F2.11=5；F2.14=2；
C，調試步驟：按一下PROG按鍵，顯示F0.00-----按向上的按鍵，調到F0.02-----按ENTER按鍵，顯示0------按向上的按鍵，改為1------按ENTER按鍵，顯示F0.03-------按雙箭頭 《《 按鍵，讓小數點左邊的0在閃爍，按向上的按鍵，調為2；再按雙箭頭 《《 按鍵，
讓最右邊的0閃爍，按向上的按鍵，調到F2.11-----按ENTER按鍵，顯示13------按向下的按鍵，改為05------按ENTER按鍵，顯示F2.12------按向上的按鍵，調到F2.14------按ENTER按鍵，顯示0-------按向上的按鍵，改為2------按ENTER按鍵，顯示F2.15------PROG按鍵按兩下即可。

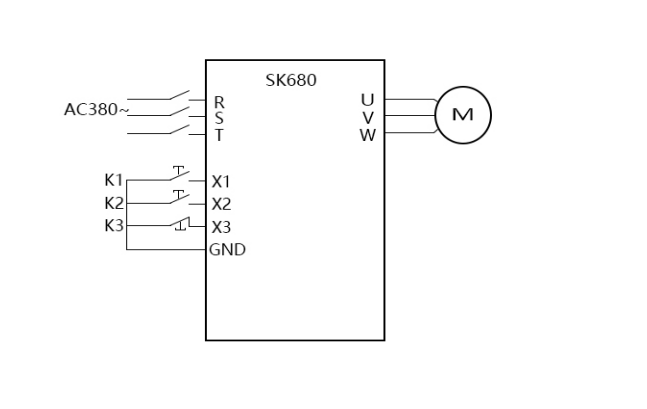

SKI680變頻器三線模式接線圖參數
F0.02=1--------------外部端子啟動；
F0.10=10.0--------------加速時間；
F0.11=10.0--------------減速時間；
F2.11=5--------------X3為三線式運行使能端子；
F2.14=2--------------運轉模式為三線模式一；
